5-102618-4 - (5)-103168-4, (5)-102618-4

5-102618-4

Active
TE Connectivity AMP Connectors

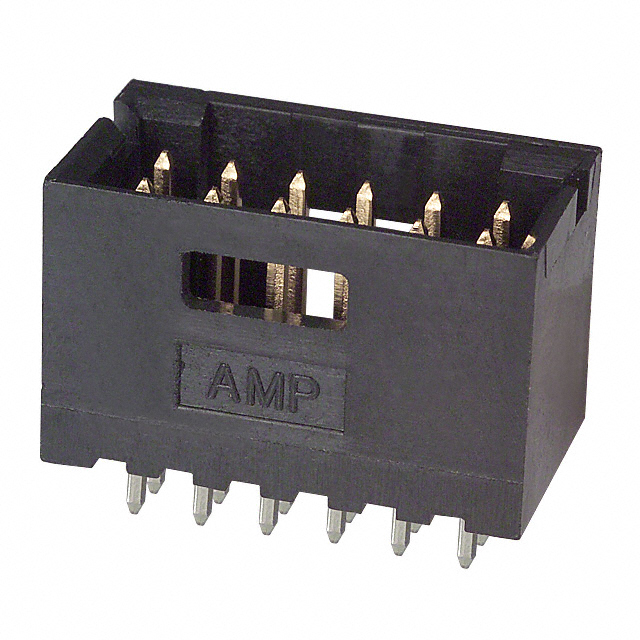

CONN HEADER VERT 12POS 2.54MM

Deep-Dive with AI

Search across all available documentation for this part.

DocumentsDatasheet
5-102618-4 - (5)-103168-4, (5)-102618-4

5-102618-4

Active
TE Connectivity AMP Connectors

CONN HEADER VERT 12POS 2.54MM

Deep-Dive with AI

DocumentsDatasheet

Technical Specifications

Parameters and characteristics commom to parts in this series

Specification5-102618-4102618 Series
Connector TypeHeaderHeader
Contact Finish - MatingGoldGold
Contact Finish - PostTinTin, Tin-Lead
Contact Finish Thickness - Mating15 µin15 µin
Contact Finish Thickness - Mating0.38 µm0.38 µm
Contact Finish Thickness - Post2.54 µm2.54 µm
Contact Finish Thickness - Post100 µin100 µin
Contact Length - Mating [x]0.318 "0.318 "
Contact Length - Mating [x]8.08 mm8.08 mm
Contact Length - Post [x]3.18 mm3.18 mm
Contact Length - Post [x]0.125 in0.125 in
Contact MaterialPhosphor BronzePhosphor Bronze
Contact ShapeSquareSquare
Contact TypeMale PinMale Pin
Current Rating (Amps)3 A3 A
Fastening TypeDetent LockDetent Lock
Insulation ColorBlackBlack
Insulation Height0.44 in0.44 in
Insulation Height11.18 mm11.18 mm
Insulation MaterialThermoplasticThermoplastic
Material Flammability RatingUL94 V-0UL94 V-0
Mounting TypeThrough HoleThrough Hole
Number of Positions128 - 60
Number of Positions LoadedAllAll
Number of Rows22
Operating Temperature [Max]105 ░C105 ░C
Operating Temperature [Min]-65 ░C-65 ░C
Overall Contact Length13.55 mm13.55 mm
Overall Contact Length0.533 in0.533 in
Pitch - Mating0.1 in0.1 in
Pitch - Mating2.54 mm2.54 mm
Row Spacing - Mating [x]2.54 mm2.54 mm
Row Spacing - Mating [x]0.1 in0.1 in
ShroudingShrouded - 4 WallShrouded - 4 Wall
StyleBoard to Board, CableBoard to Board, Cable
TerminationSolderSolder
