1-1102360-2 - 1-1102360-2

1-1102360-2

Active
TE Connectivity AMP Connectors

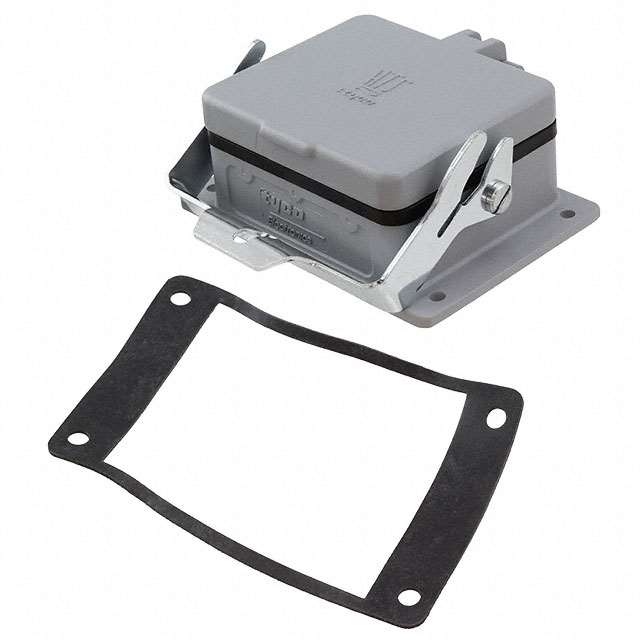

CONN BASE BOTTOM ENTRY SZ10

Deep-Dive with AI

Search across all available documentation for this part.

1-1102360-2 - 1-1102360-2

1-1102360-2

Active
TE Connectivity AMP Connectors

CONN BASE BOTTOM ENTRY SZ10

Deep-Dive with AI

Technical Specifications

Parameters and characteristics commom to parts in this series

Specification1-1102360-21102360 Series
Connector TypeBase - Panel MountBase - Panel Mount
FeaturesCoverCover
Housing ColorGrayGray, Black
Housing FinishPowder CoatedPowder Coated, Aluminum Oxide
Housing MaterialAluminum Alloy, Die CastAluminum Alloy, Die Cast
Ingress ProtectionIP65 - Dust Tight, Water ResistantIP65 - Dust Tight, Water Resistant
Lock LocationLocking Clip (1) on Base BottomLocking Clip (1) on Base Bottom
Operating Temperature [Max]80 C80 C
Operating Temperature [Min]-40 °C-40 °C
Size10 Liter10 Liter
Size / Dimension [x]4.882 in4.882 in
Size / Dimension [x]124 mm124 mm
Size / Dimension [y]90 mm90 mm
Size / Dimension [y]3.543 in3.543 in
Size / Dimension [z]35 mm35 mm
Size / Dimension [z]1.378 "1.378 "
StyleBottom EntryBottom Entry

Pricing

Prices provided here are for design reference only. For realtime values and availability, please visit the distributors directly

DistributorPackageQuantity$
DigikeyBox 2$ 51.48
8$ 49.57

1102360 Series

CONN BASE BOTTOM ENTRY SZ10

PartOperating Temperature [Min]Operating Temperature [Max]StyleIngress ProtectionHousing MaterialLock LocationSize / Dimension [x]Size / Dimension [y]Size / Dimension [z]Size / Dimension [z]Size / Dimension [y]Size / Dimension [x]Connector TypeHousing ColorHousing FinishSizeFeatures
TE Connectivity AMP Connectors
1-1102360-2
-40 °C
80 C
Bottom Entry
IP65 - Dust Tight, Water Resistant
Aluminum Alloy, Die Cast
Locking Clip (1) on Base Bottom
4.882 in
90 mm
35 mm
1.378 "
3.543 in
124 mm
Base - Panel Mount
Gray
Powder Coated
10 Liter
Cover
TE Connectivity AMP Connectors
2-1102360-2
-40 °C
80 C
Bottom Entry
IP65 - Dust Tight, Water Resistant
Aluminum Alloy, Die Cast
Locking Clip (1) on Base Bottom
4.882 in
90 mm
35 mm
1.378 "
3.543 in
124 mm
Base - Panel Mount
Black
Aluminum Oxide
10 Liter
Cover

Description

General part information

1102360 Series

Base - Panel Mount Connector Bottom Entry 10 IP65 - Dust Tight, Water Resistant

Documents

Technical documentation and resources

No documents available
